modelJOP
|
|
V dnešní době není již pochyb
o tom, který systém pro ovládání modelové železnice je výhodnější. Digitální systémy umožňují nové a
nové možnosti k co nejrealističtějšímu provozu na kolejišti, jízda lokomotiv, zvuky atd..
Přizpůsobení zahraničních aplikací pro řízení provozu dle pravidel a předpisů ČSD,ČD je mnohdy
velice složité a zdlouhavé a některá specifika jsou téměř neřešitelná. Navíc pro laiky v oblasti
nastavení a řízení provozu kolejiště je nastavení pro jejich složitost mnohdy nemožné. Pro
usnadnění přípravy kolejiště k reálnému provozu je vyvíjena aplikace modelJOP,
která má mnoho specifik ČSD,ČD již zapracováno. Vzhled provozovaných projektů je koncipován
dle předpisů ZTP-JOP. V projektech lze samozřejmě ovládat i více stanic. Na základě požadavků
uživatelů umíme navázat na aplikaci i ovládací pult RZZ, elektromechaniku i zabezpečení pomocí RPB.
To vše s tlačítkovým ovládáním.
|
|
Vlastní projekt kolejiště obsahuje:
|
|
-
nastavení parametrů projektu včetně digitálního systému
-
stanoviště obsluhy (pro každou stanici)
-
sestavení reliéfu kolejiště (kolejivo, výhybky, výkolejky, přejezdová zařízení)
-
definice spřažených výhybek
-
definice kolejových obvodů
-
definice příznaků a podmínek pro ovlivnění stavů některých prvků kolejiště
-
definice ovládacích tlačítek pro příslušenství
-
definice kontaktů zpětných vazeb
-
umístění návěstidel, definice typů a parametrů návěstidel (vjezdová, odjezdová, seřazovací)
-
definice traťových souhlasů
-
zásobníky jízdních cest (volba VZ, PV, EZ)
-
definice jízdních cest (vlakové, posunové a složené cesty)
-
časové soubory (5s, 1min, 3min)
-
možnost vkládat texty (popisky)
-
možnost vkládat obrázky (statické i dynamické např. z USB kamery)
-
REPORT nastavených parametrů projektu - adresy, označení, nastavení
|
|
|
.... aktuální stav
|
|
- sestavení a definice projektu
- volba jízdních cest se všemi příslušnými návaznostmi (traťové souhlasy, AB, .....)
- ruční řízení jízdy lokomotiv - strojvedoucí
- digitální systém LENZ
- podpora příslušenství DCC
- přenos čísel vlaků
- síťová podpora pro možnost předávání informací mezi stanicemi po síti ETHERNET
- databáze lokomotiv
- kalibrace lokomotiv
- automatické řízení jízdy lokomotiv
|
modelJOP Lite
|
|
Základní verze

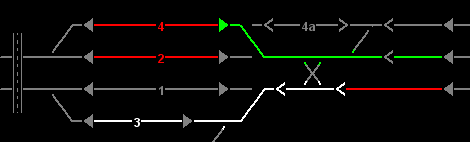

modelJOP Lite obsahuje jednoduchý editor pro kreslení reliéfu kolejiště. V reliéfu kolejiště
lze definovat kolejové úseky, výhybky, spřažené výhybky a dvousvětelná návěstidla. Ovládání výhybek
a návěstidel je prováděno pomocí kliknutí tlačítka myši na příslušný prvek. V reliéfu kolejiště lze
také definovat tlačítka, u kterých je možno nastavit adresu výstupu, který má tlačítko
ovládat.
|
|
|
|
